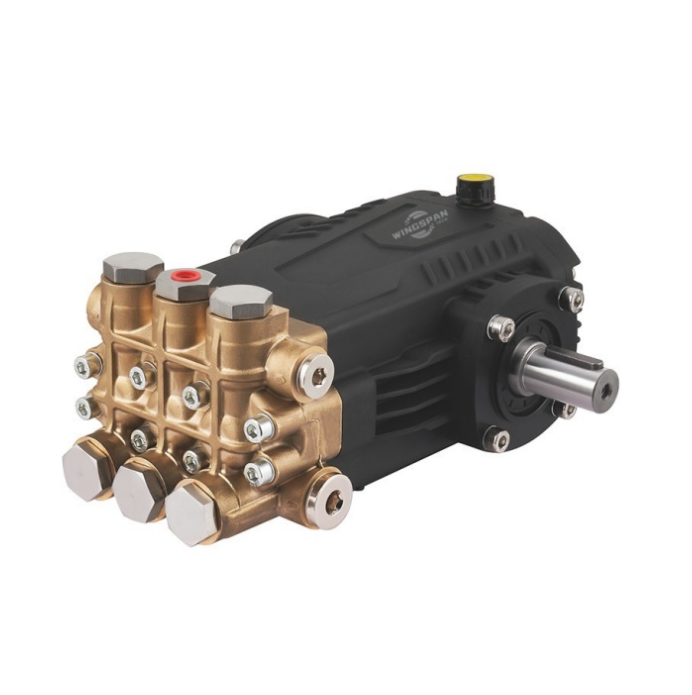

المضخة الغاطسة عالية الضغط العالي المضخة الغطاس الصين الصانع المهنية
With a pressure rating of up to 2800Bar and a volumetric efficiency of 98%, Wingspan high-pressure piston pumps provide an excellent power core for industrial integration. Wingspan own large pump head processing and machine assembly plant, as a source manufacturer, we eliminate all intermediate distribution links, directly to the global OEM customers to provide better wholesale costs and customized technical response.
مضخة غطاس عالية الضغط للأشخاص

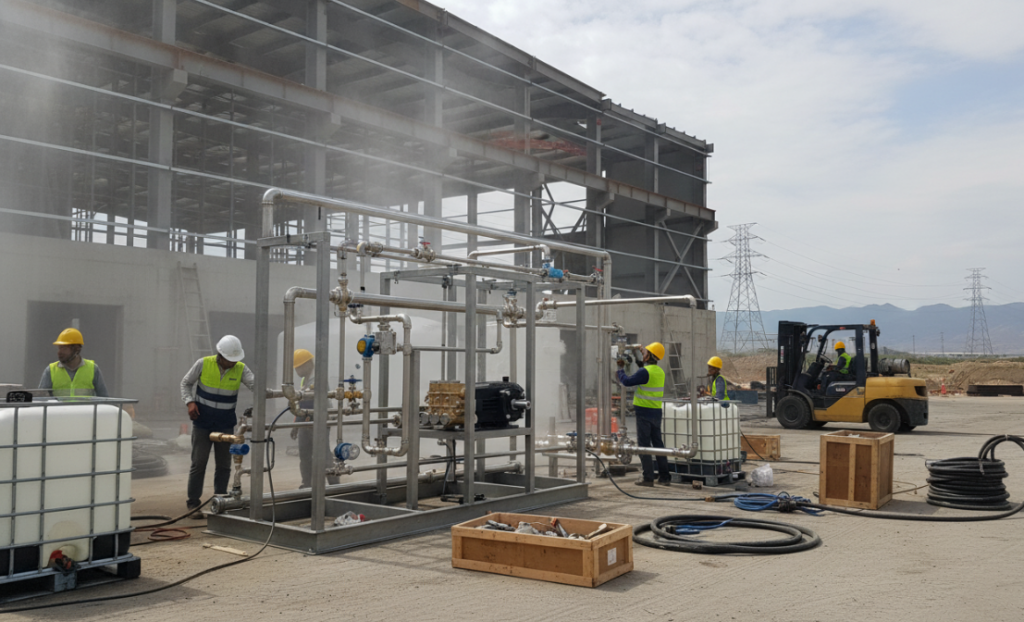

مدمج الأنظمة
It is suitable for engineering contractors who need to embed high-voltage power modules into spray fire extinguishing, landscape fogging or industrial dust removal systems. The standard interface and technical support provided by the Wingspan can significantly reduce the integration difficulty and failure rate.

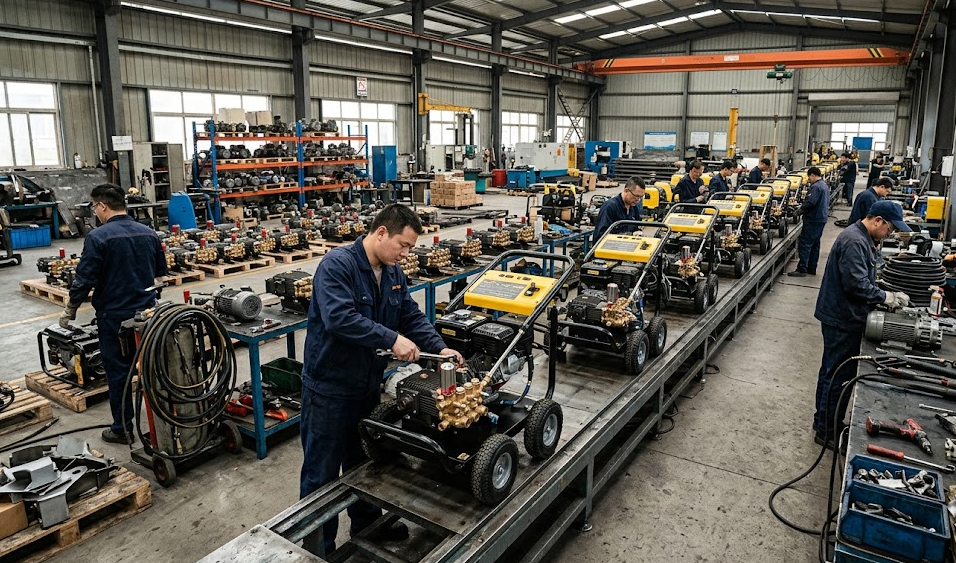

الشركة المصنعة للمعدات الأصلية
Suitable for factories producing high-pressure cleaners, sewer dredging vehicles and desalination equipment. As a source manufacturer, Wingspan can provide stable parts supply and exclusive parameter customization services for specific models.

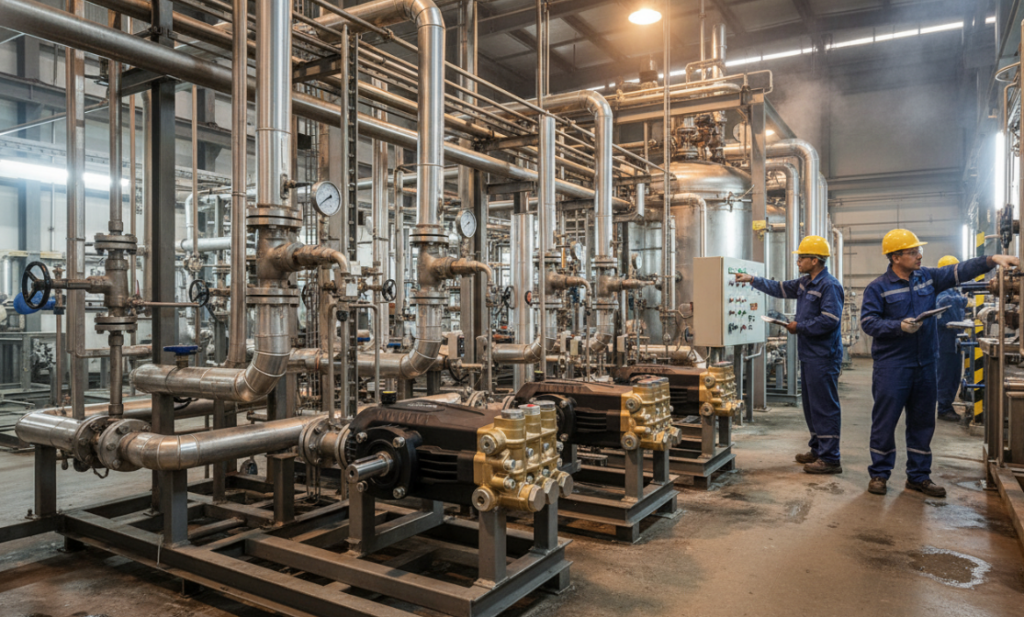

مهندس عمليات
suitable for chemical plants, food processing plants and other processes involving high-pressure fluid transmission. The Wingspan high-pressure piston pump can provide accurate proportional metering output to meet its stringent requirements for flow stability and medium compatibility.

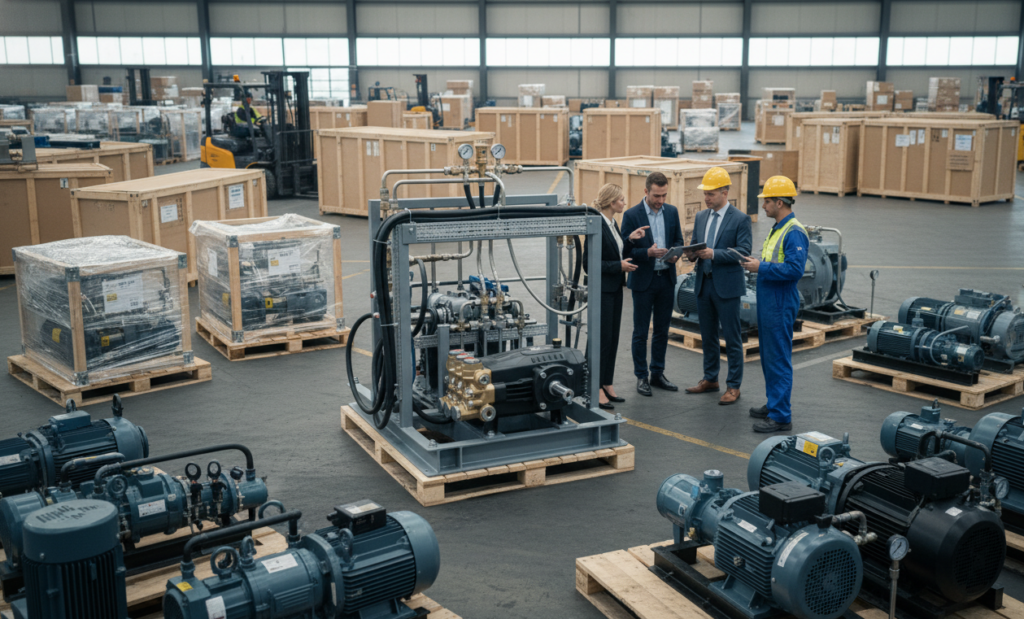

تجار جملة وموزعي المعدات المهنية بالجملة
trade partners looking for cost-effective alternatives in the field of industrial pumps. Wingspan factory direct supply price and international certificate support, can help partners quickly occupy the local high-end high-pressure pump market.
خصائص مضخة الغطاس ذات الضغط العالي
غطاس سيراميك الألومينا عالي الصلابة
استخدام خشونة السطح بمقدار 0.1 ميكرون من المكبس الخزفي الصناعي، مع عملية طحن دقيقة، بحيث يتم تقليل معدل تآكل أختام التعبئة بمقدار 60%، وتحت التشغيل المستمر بالضغط العالي للحفاظ على مقاومة التآكل الممتازة وخصائص مقاومة التآكل الكيميائية.
رأس مضخة مدمج من الفولاذ المقاوم للصدأ المطروق
يتم تشكيل رأس المضخة من الفولاذ المقاوم للصدأ 316L أو الفولاذ المقاوم للصدأ المزدوج من خلال عملية تشكيل تزن 10,000 طن، مما يزيل المسام والشقوق التي قد تحدث أثناء عملية الصب، ويزيد من قدرة تحمل الضغط بمقدار 40%، ويضمن عدم حدوث تآكل إجهادي في البيئات الكيميائية القاسية.
آلية عمود توصيل العمود المرفقي المتماثل عالي الدقة
يتم التحكم في دقة تصنيع العمود المرفقي في حدود 0.01 مم، ويتم تقليل الاهتزاز الميكانيكي من خلال التحقق من التوازن الديناميكي. وبفضل المحامل الأسطوانية المخروطية المخروطية شديدة التحمل، يمكنها دعم التشغيل عالي التحميل على مدار 24 ساعة دون انقطاع للمعدات، ويمتد العمر الميكانيكي إلى 5 سنوات وأكثر.
تصميم صمام رفرف صمام تحسين كفاءة الحجم
تتبنى مجموعة صمامات السحب والعادم تصميم تحسين ديناميكيات الموائع لتقليل مقاومة التدفق، بحيث يتم زيادة كفاءة الحجم إلى أكثر من 95%، وتقليل استهلاك طاقة المحرك بشكل كبير، وتقليل الضوضاء واهتزاز الجسم الناجم عن اضطراب السوائل.
نظام التشحيم الذاتي التبريد المتكامل
صُمم طرف الطاقة بدائرة زيت دائرية مستقلة وعلبة مرفق ذات سعة كبيرة، بحيث يتم الحفاظ على درجة حرارة تشغيل الزيت أقل من 55 درجة مئوية لفترة طويلة، مما يجنب الزيت الأكسدة وتدهوره، ويوفر حماية تزييت حدية مستمرة وفعالة لجلبة المحمل الداخلية والعمود المرفقي.
مخطط التخصيص المعياري المرن
لجهات تكامل الأنظمة لتوفير مجموعة متنوعة من توصيلات نهاية العمود، وموضع مدخل ومخرج المياه وخدمات مطابقة المواد، مما يبسط إلى حد كبير صعوبة تركيب الماكينة بأكملها المطابقة للماكينة، ويقصر من دورة البحث والتطوير في منتجات مصنعي المعدات الأصلية من التصميم إلى دورة البحث والتطوير في الإنتاج الضخم.
البارامترات الهيكلية التفصيلية لمضخة الغطاس عالية الضغط
| المؤشرات الفنية الرئيسية | سلسلة تكامل الأعمال | سلسلة الخدمة الشاقة الصناعية | سلسلة أبحاث الضغط العالي جداً |
| الحد الأقصى لضغط الخرج الأقصى | 500 بار | 1000 بار | 2800 بار |
| نطاق التدفق المقدر | 15 – 50 L/min | 60 – 200 L/min | 10 – 35 L/min |
| شوط المكبس | 20 مم | 45 مم | 60 مم |
| متطلبات ضغط مياه المدخل | 0.5 – 3.0 Bar | 2.0 – 5.0 Bar | 3.0 – 6.0 Bar |
| مادة طرف الإرسال | سبائك الألومنيوم المصبوبة بالقالب | حديد الدكتايل المقوى | سبائك الصلب الخاصة |
| وزن مجموعة المضخة | 15 – 25 kg | 85 – 150 kg | 200 – 350 kg |
| تكوين نظام الختم | هيكل مانع تسرب الماء الواحد | مانع تسرب الماء المزدوج للتبريد القسري | مانع تسرب مركب الضغط العالي جداً |
مضخة الغطاس ذات الضغط العالي نقطة التباين
The Wingspan high-pressure plunger pump realizes the tolerance matching of the whole process from raw material forging to super finishing through the vertical manufacturing system. The coaxiality error of the power end and the hydraulic end is reduced by 15% compared with the industry standard, effectively prolonging the service life of the crosshead and the plunger rod. In addition, our pump head design has been enhanced for high-frequency commutation conditions to withstand stronger fluid shocks without causing metal fatigue hazards.
وضع حد للخطر الخفي المتمثل في تسرب الضغط العالي لرأس المضخة
Wingspan the high-pressure plunger pump: in view of the problem that the joint surface of the pump head of similar products is easy to seep under high pressure, we adopt high-preload bolts and precision grinding the joint surface, thus completely solving the risk of sealing failure under extreme pressure.
تحسين مشكلة تلف التجويف منخفض الضغط
Wingspan the high-pressure plunger pump: in view of the pain point that the plunger cavitation damage is easily caused by the fluctuation of the inlet water pressure, we have developed a low-resistance inlet valve group, so that the pump can still absorb water stably under the lower inlet water pressure.
تقليل تكرار صيانة الماكينة بالكامل في الفترة اللاحقة
Wingspan the high-pressure plunger pump: in view of the frequent replacement of vulnerable parts of the traditional pump, we have adopted a long-life sealing packing group to extend the routine maintenance period from 500 hours to more than 1500 hours.
high-pressure plunger pump instructions
Pre-inspection and filling of lubricating oil
Before operation, industrial gear oil with designated label must be filled to ensure that the oil level is at the red dot position in the center of the oil mirror. After 50 hours of first operation, the lubricating oil must be completely replaced to eliminate metal particles during the running-in period.
Air tightness inspection of the water inlet pipeline
due to the displacement principle of the plunger pump, any slight air leakage in the water inlet pipeline will lead to pressure fluctuation and vibration. High-quality sealing tape shall be used during installation and the water inlet pressure shall meet the requirements of the pump body.
No-load operation and exhaust operation
after starting the motor, keep the water outlet open for non-pressure operation. After the residual air in the pump head is exhausted with the water flow and the water pulse disappears, slowly tighten the pressure regulating valve to the target pressure.
تجار جملة وموزعي المعدات المهنية بالجملة
in the area where the ambient temperature is lower than zero, the drainage pressure relief valve must be opened after shutdown to completely drain the water in the pump head cavity, or fill with antifreeze to prevent damage to the pump body caused by freezing and expansion.
